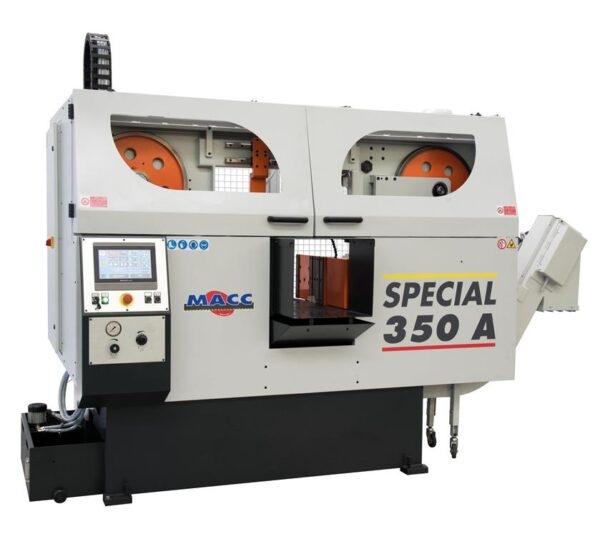

Scie à ruban automatique MACC SPECIAL 350 A

kW Tours/min mm mm Kg
2,2 15-100 360 4900X34X1,1 2000

° mm mm mm mm
320 350 350 320 en carré plein

Caractéristiques techniques :

  • Fonctionnement hydraulique (centrale ATOS)
  • Cycle entièrement automatique avec introduction initiale de la barre :
    • Mise à longueur du chariot avance barre
    • Avance de la pièce à couper
    • Fermeture du mors fixe
    • Remise à longueur du chariot en temps masqué puis fermeture de la pince
    • Mise rotation du ruban et descente de l’archer
    • Retour de l’archer en position haute
    • Ouverture du mors
    • Répétition du cycle

    Durant ce cycle, la barre à couper est en permanence serrée, soit par le mors fixe, soit par le chariot avance barre, permettant ainsi la coupe en nappe ou en paquet, et ce sans perte de tolérance.
    Le chariot d’avance étant auto centrant limitant les risques de marquage ou tout blocage dû à une barre légèrement tordue
    Cellule située à l’intérieur de la pince d’avance permettant de détecter la fin de la barre.
  • Avance barre de course 500 mm gérée par CNC permettant la programmation de plusieurs longueurs dans une même barre
    Entrainement vis à billes et moteur à courant continu
  • La CNC comportant 39 programmes, chacun composé de 60 pas, pour un total d’environ 2340 positions de coupe avec compte pièces correspondant.
    Elle permet de gérer :
    • La programmation des longueurs et des quantités de coupe
    • Un diagnostique en cas d’arrêt machine
    • L’utilisation en cycle manuel ou automatique
    • Un accès sécurisé aux paramètres machines (temporisations, résolution encodeur, …)
  • Tête de sciage à mouvement vertical, descente sur deux glissières avec guides linéaires à billes
  • Régulateur hydraulique de vitesse de descente.
  • Guidage de la lame par roulements SKF et plaquettes carbure
  • Positionnement du guide-lame motorisé afin de maintenir les plaquettes de guidage au plus près de la pièce
  • Variateur électronique de vitesse de rotation du ruban
  • Double Mors de serrage hydraulique avec régulateur de pression
  • Armoire électrique normalisée
    Composants de marque SASSIN (TELEMECANIQUE)
  • Lubrification par émulsion (mélange eau-huile)
  • Pistolet de lavage en dotation pour le nettoyage aisé de la zone de coupe
  • Brosse de nettoyage de la lame motorisée
  • Extracteur de copeaux motorisé
  • Tolérances positionnement + ou – 0,1 mm
    Tolérances perpendicularité 1/10 ème pour 80 mm (selon qualité ruban)
  • TENSION :

    • Tension triphasée (380V/50Hz).

    Garantie

    • Matériel livré avec clés de service et manuel d’instruction en langue française.
    • Garantie constructeur pièces et main d’œuvre hors déplacement :
      • 1 an pour les pièces.
